Projekt des Monats März 2017: Labor Extrusionsanlage
Die Aufgabenstellung:
Labor-Extrusionsanlage zur Herstellung von Prüfkörpern aus PVC-U für die Materialprüfung
Die Lösung:

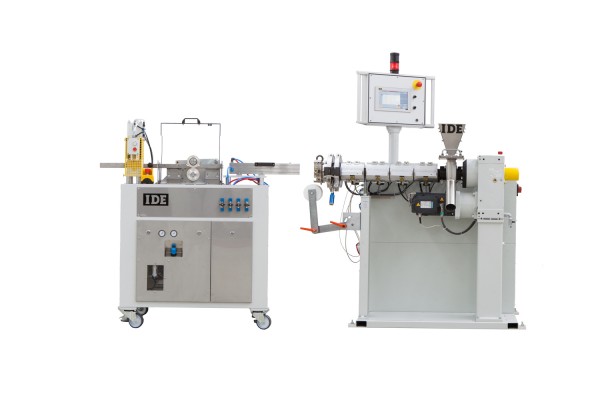

Einschneckenextruder ME 30/4x25D, Extrusionswerkzeug für ein Flachprofil 25x1mm, Labor-Folgeanlage (SampleSizer) bestehend aus Kalibrieraufnahme, Rollenabzug und einer Ablängeinheit G1.
 |
|
Gesamtlänge der Anlage cirka 2.800 mm |
 |
 |
| Extrusionswerkzeug | Ablängguillotine |
 |
| Rollenabzug |
- Einschneckenextruder ME 30/4x25D
- AC-Antrieb 4,3 kW; wassergekühlt, Drehzahl bis 70 U/min; Schnecke nitriert für eine Ausstoßleistung bei PVC-U bis 12 kg/h; Massedruck und Temperaturmessung; Materialtrichter 2,5-3,0 Liter; 4 Zylinderheizzonen mit Luftgebläse; 1 Anschlussflanschheizzone; 2 Werkzeugheizzonen; Extrudersteuerung mini ME Control/4; 25,6 cm (10,1“) analog, resistiver Touch-Bildschirm; Ablaufrolle für den Betrieb ohne Folgeanlage;

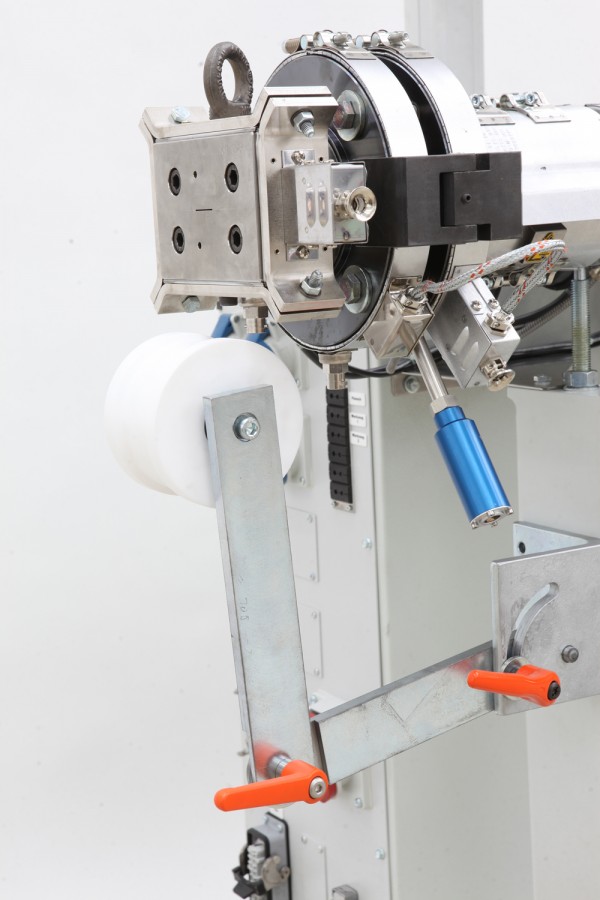

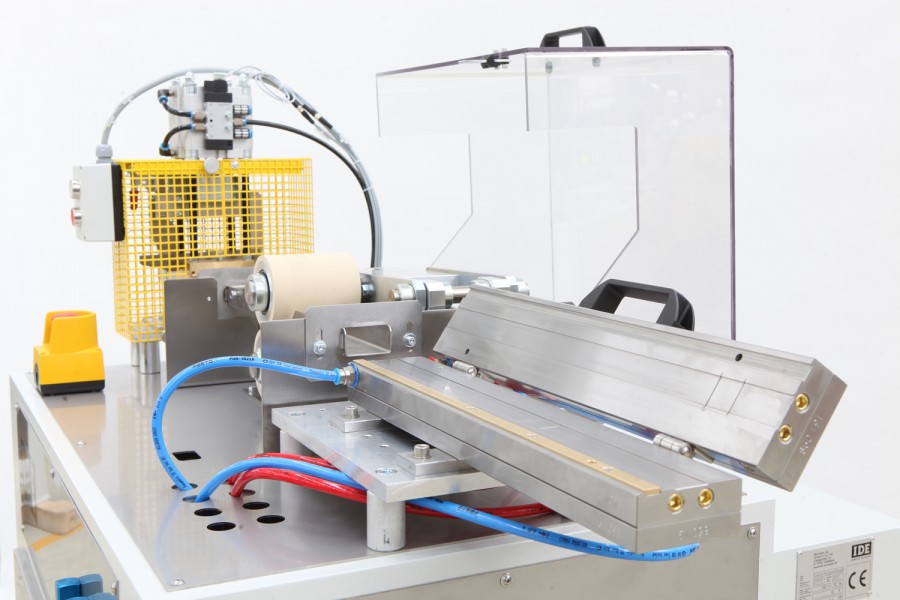

- Werkzeugsystem für 25x1mm Flachprofil; Extrusionswerkzeug aus 1.2316 EST; Rahmenheizkörper 600W; Werkzeuganschluss M 70x2; Kalibrierung aus 1.2316 EST, 500mm lang; Ablaufrolle für Betrieb ohne Folgeanlage;

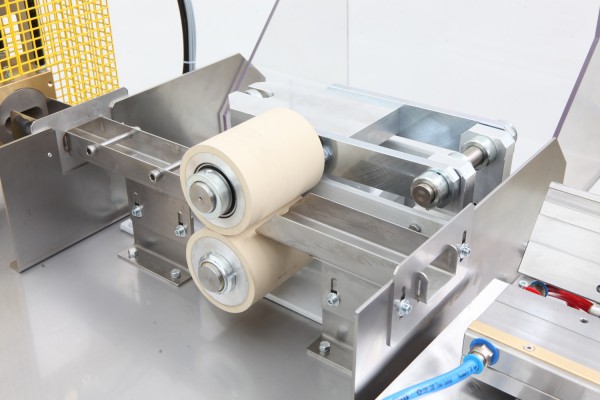

- Rollenabzug AC-Antrieb 0,37kW; Abzugsgeschwindigkeit 0,1 bis 2,0 m/min; Schutzabdeckung aus PMMA, endschaltergesichert;

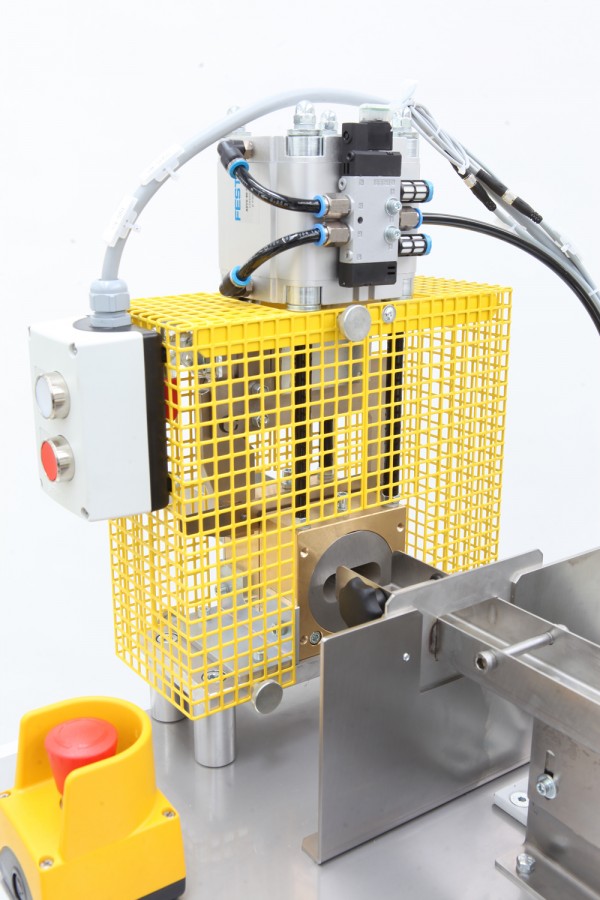

- Schneidkopf Guillotine G1; Schneidhub pneumatisch; Profildurchgang (bxh) 60x30 mm, mit Schneidbuchsen für ein Flachprofil 25x1 mm;
