Projekt des Monats August 2017: Einschnecken Multifunktionsanlage

Die Aufgabenstellung:

Extrusionsanlage zur Verarbeitung von TPU für ein Flachprofil, eines Schlauches, sowie zum Einsatz eines Querspritzkopfes für die Ummantelung von Kabellitzen.

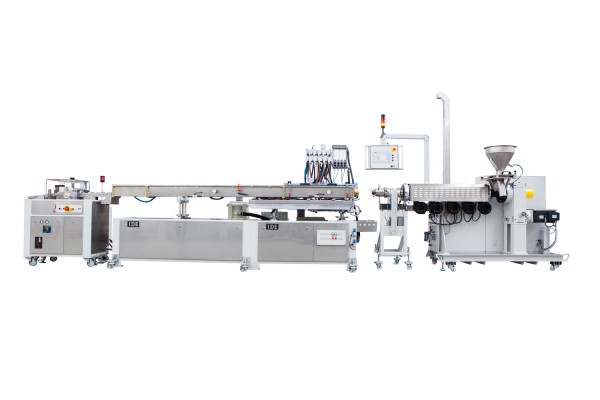

Standardaufstellung

Die Lösung:

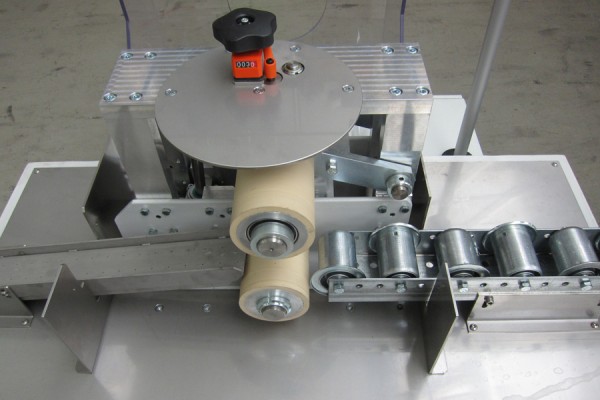

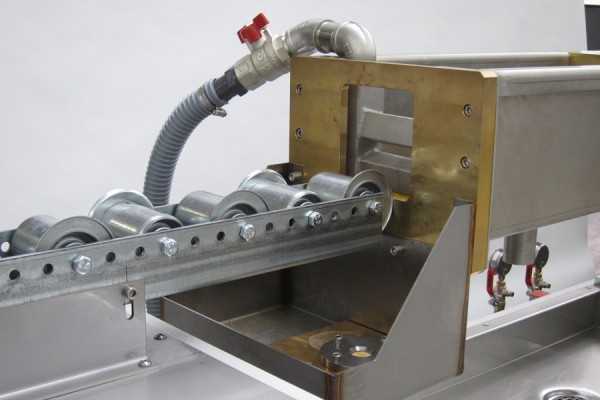

Einschneckenextruder ME 45/5x30D für die Verarbeitung von TPU, kombiniert mit einer Schmelzepumpe. Kalibriereinheit ME 10/6.1 zusammen mit einem geschlossenen Wassersystem integriert in einem 2,0 m langen Zwischengestell, sowie einem Rollenabzug mit Ablegeeinrichtung Typ Sample-Sizer.
Gesamtlänge der Anlage 8.250 mm

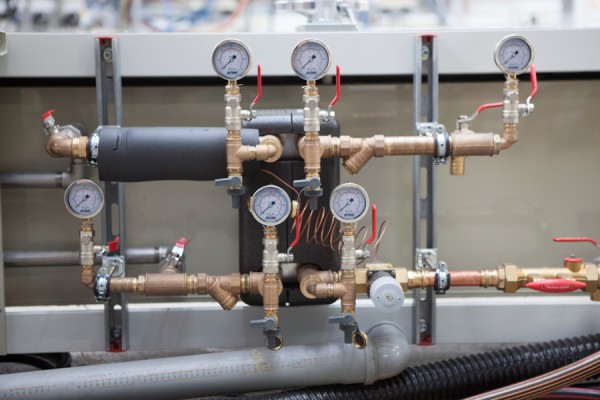

Geschlossenes Wassersystem	Rollenabzug Typ "Sample Sizer"

Einschneckenextruder ME 45/5x30D:

Asynchronmotor 14 kW, wassergekühlt, Drehzahl bis 80 U/min;
3 Zonenschnecke, nitriert zur Verarbeitung von TPU
Massedruck- und –Temperaturmessung; Materialtrichter 40 Liter;
Extrudersteuerung mini ME Control/4; TFT Farbbildschirm
(10,1” Touch-Bildschirm); Synchronbetrieb Pumpe, Extruder und Abzug
Schmelzepumpe, Durchsatzleistung TPU ca. 30 kg/h, Steuerung, Überwachung und Pumpenvordruckregelung integriert in mini ME Control/4

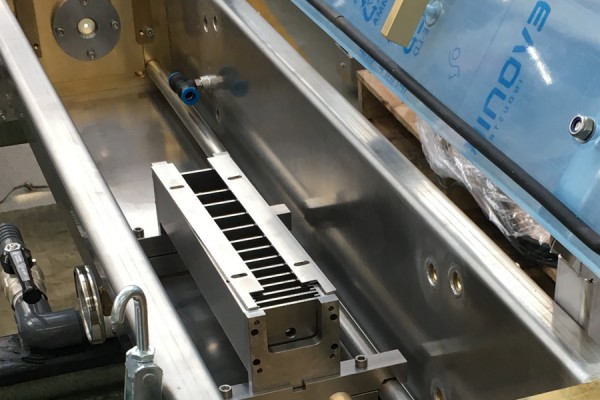

Kalibriereinheit ME 10/6.1; Kalibrieraufnahme 400 x 1450 mm,

Rollenabzug Typ Sample-Sizer , Abzugsgeschwindigkeit 0,6 bis 60,0 m/min

Extrusionswerkzeug für Flachprofil

Rohrkopf für Rundschnur und Schlauch

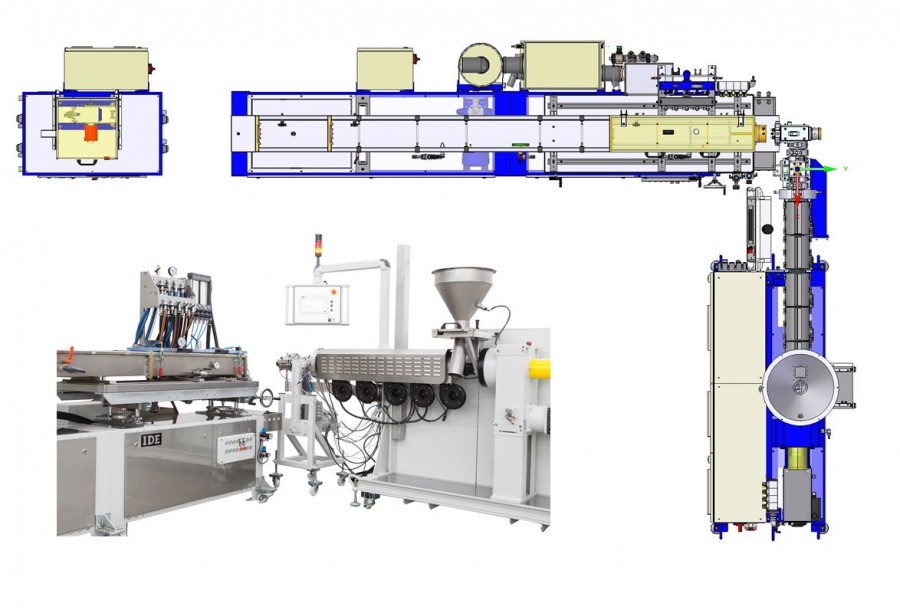

Querspritzkopf 90°
