Projekt des Monats April 2017: Hochleistungsextruder für PP/HD-PE
Die Aufgabenstellung:
Einschneckenextruder zur Verarbeitung von PP/HD-PE mit einer Ausstoßleistung von bis zu 400 kg/h; Integration eines Handsiebwechslers sowie einer Schmelzepumpe.
Die Lösung:
Einschneckenextruder ME 60/4x37D mit einer genuteten Einzugsbuchse, kombiniert mit einem Handsiebwechsler und einer Schmelzepumpe
Gesamtlänge der Maschine 3.750 mm
 |
 |

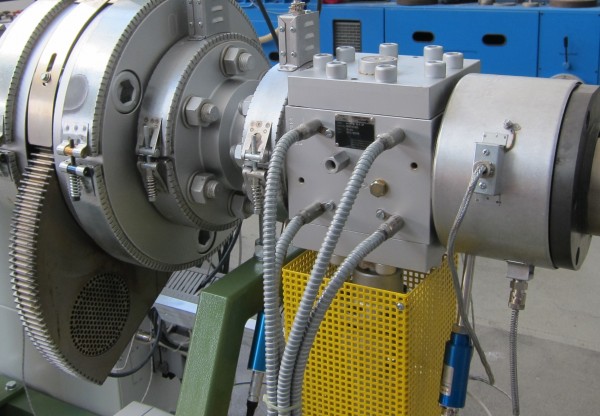

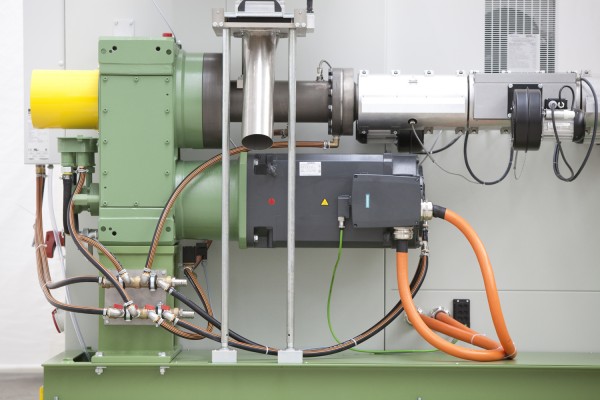

| Siebwechsler mit Schmelzepumpe | Drehstromantrieb 115 kW, wassergekühlt |
- Einschneckenextruder ME 60/4x37D
- Synchron-Drehstromantrieb 115 kW, wassergekühlt, Drehzahl bis 240 U/min
- Spezialschnecke, nitriert für eine Ausstoßleistung bei PP/HD-PE bis 400 kg/h
- Massedruck- und –Temperaturmessung; Materialtrichter 150 Liter
- 6 Zylinderheizzonen mit Luftgebläse; 1 Anschlussflanschheizzone
- 4 Werkzeugheizzonen
- Extrudersteuerung ME Control/3; TFT Farbbildschirm
- 15” Touch-Bildschirm; Synchronbetrieb Pumpe, Extruder und Abzug
- Handsiebwechsler
- 2 Siebkavitäten mit 2 Lochscheiben; Siebdurchmesser 123 mm
- eine Heizzone mit 2 Heizkörpern

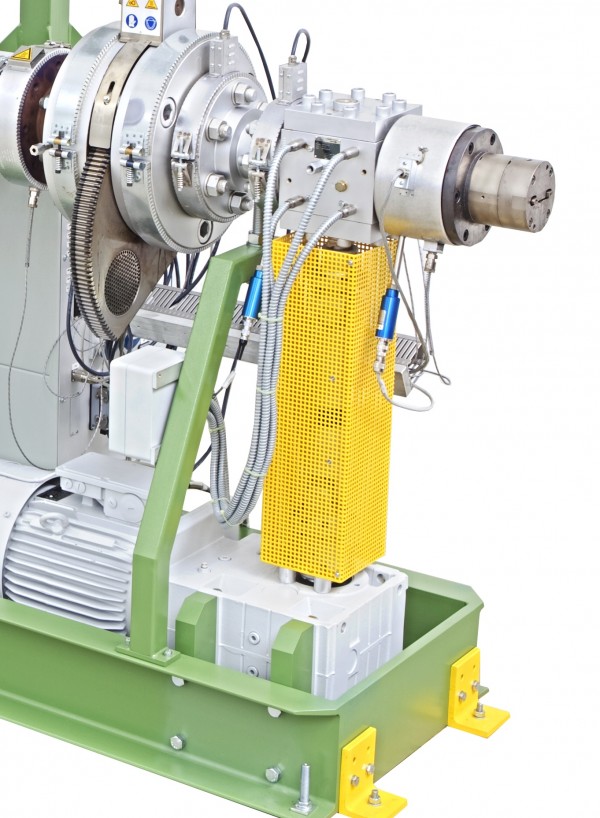

- Schmelzepumpe im Gestell integriert
- AC Getriebemotor 11 kW; Drehzahl 52 – 113 U/min; Förderdruck max. 200 bar
- 1 Heizzone mit 4 Heizpatronen
 |
 |
