Projekt des Monats Mai 2019:Stanz-Säge-Kombination für Doppelstrangextrusion
Die Aufgabe:
- Kombinierte Einheit zum Stanzen und Trennen von Doppelstrang-Profilen.
- Vorhandene Stanzwerkzeuge sollen sicher und schnell eingesetzt werden können.
Die Lösung:
- Stanzeinheit ME 40/6.4
- Motorische Mitlaufbewegung, 140mm über Zahnriemen
- Stanzkraft von 50.000N bei 250 bar und eine max. Stanzfolge von 45 Hüben/min
- Unterflur-Ablängsäge ME 50/6.1
- Motorische Mitlaufbewegung, 500mm über Zahnriemen
- Pneumatischer Sägehub, inkl. Öldämpfung
- Frequenzgeregelter Sägeblattantrieb
- Diamantsägeblatt
- Steuerung ME Control 20/4 zur Ansteuerung beider Einheiten
 |
 |

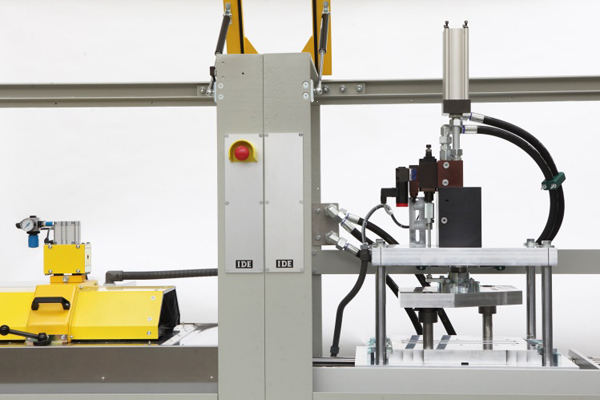

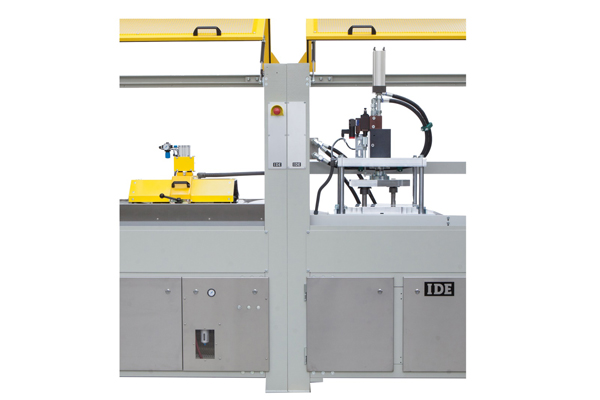

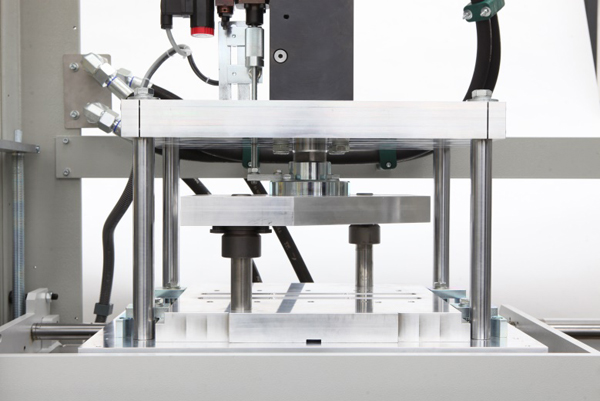

| Kombinierte Stanz-Säge-Kombination | Säulenführungsgestell |
 |
 |

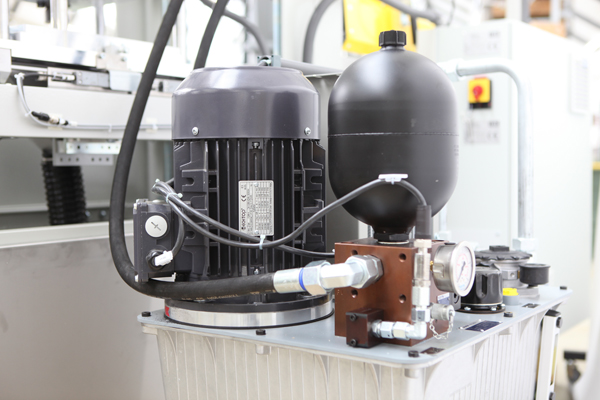

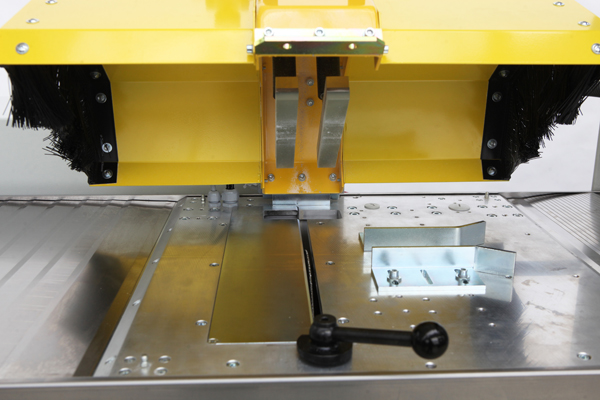

| Hydraulikaggregat | Niederhalter mit Profilführung |
 |
|
|

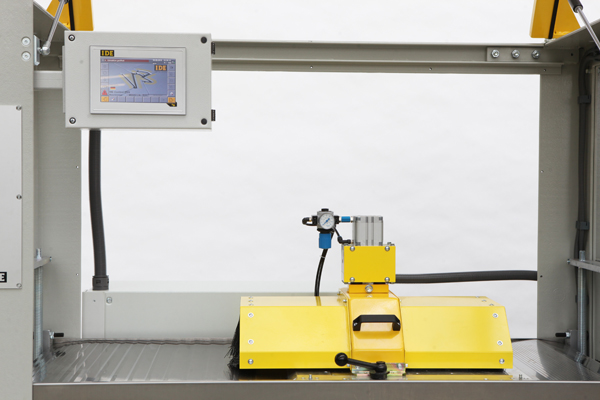

Steuerung ME Control 20/4 |
