Projekt des Monats Mai 2018:Extrusionsanlage in Sonderausführung zur Herstellung von kleinen technischen Profilen

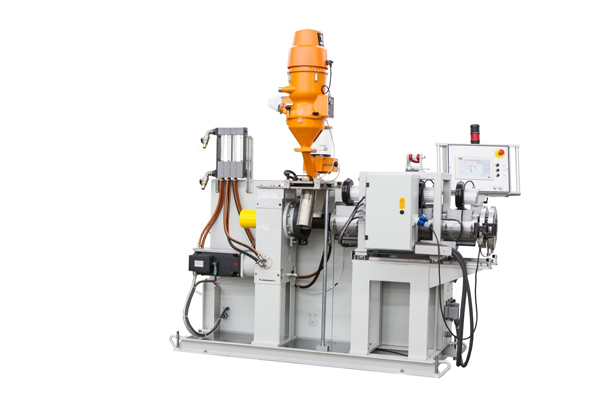

Gesamtansicht ME 45/5x25D mit Schnellwechsel-Plastifiziereinheit



Die Aufgabenstellung:

Extrusionsanlage mit Schnellwechsel-Plastifiziereinheit, Kalibriereinheit und Abzugs-Schneideinheit zur Herstellung von Profilen aus verschiedenen gefüllten thermoplastischen Kunststoffen

Die Lösung:

1.) Einschneckenextruder ME 45/5x25D mit wechselbarer Verfahrenseinheit

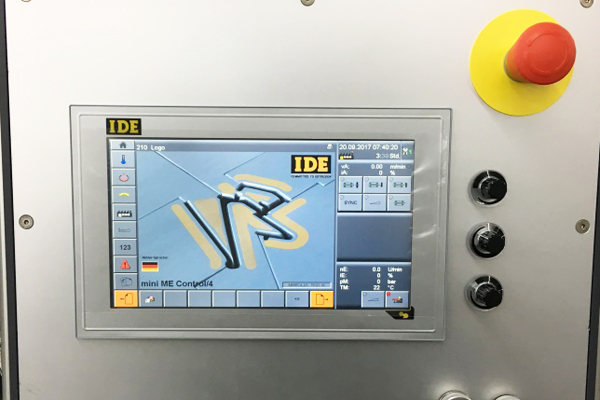

Steuerung mini ME Control 4 Wechsel Plastifiziereinheit

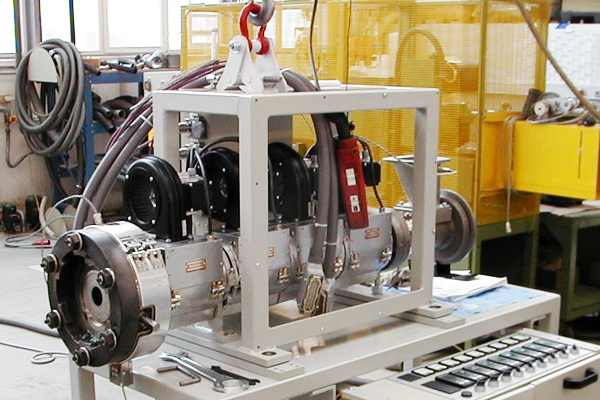

Steuerung mini ME Control /4 Wechsel-Plastifiziereinheit
Zylinderanflanschung Vorheizvorrichtung Wechsel Plastifiziereinheit

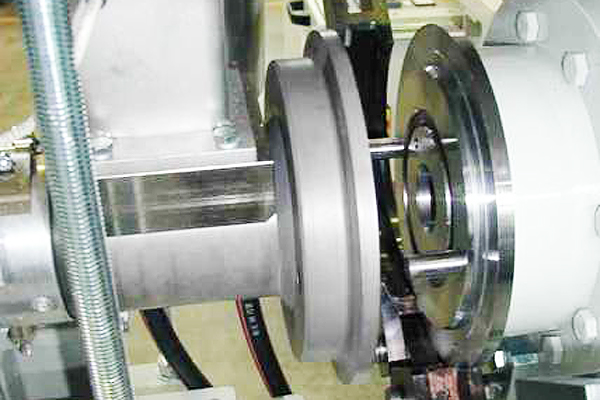

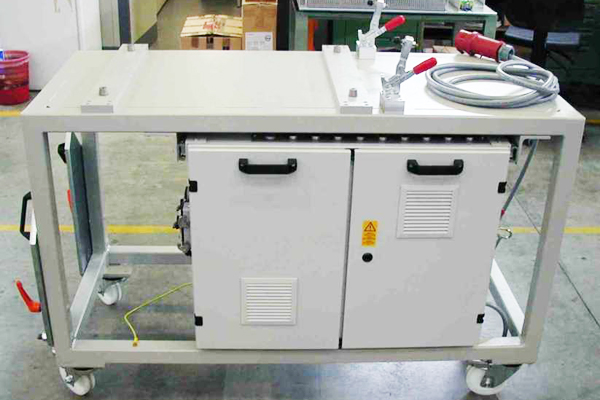

Zylinderanflanschung Vorheizvorrichtung für Wechsel-Plastifiziereinheit
  • Asynchronmotor 14 kW, wassergekühlt
  • Drehzahl bis 80 U/min
  • Schnellwechselverfahrenseinheit mit einteiligem Bimetallzylinder
  • 2 Schnecken zur Verarbeitung von gefüllten bzw. faserverstärkten Kunststoffen
  • Steuerung mini ME Control/4 zur Bedienung und Überwachung des Hauptextruders,  eines Beispritzextruders sowie einer Abzugseinheit ME 30/6.

2.) Kalibriereinheit ME 14/6.1

Wasserbad mit Fuehrungsrollen Ringduese aufklappbar

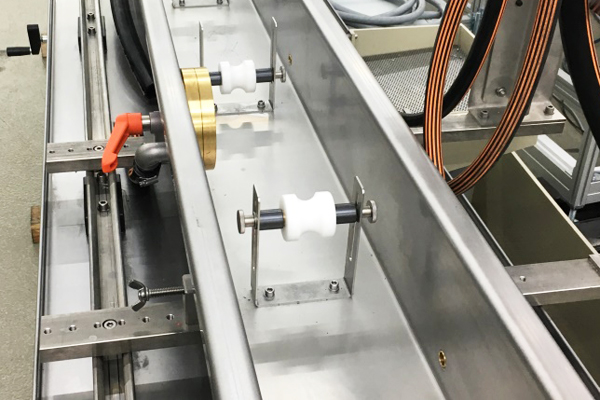

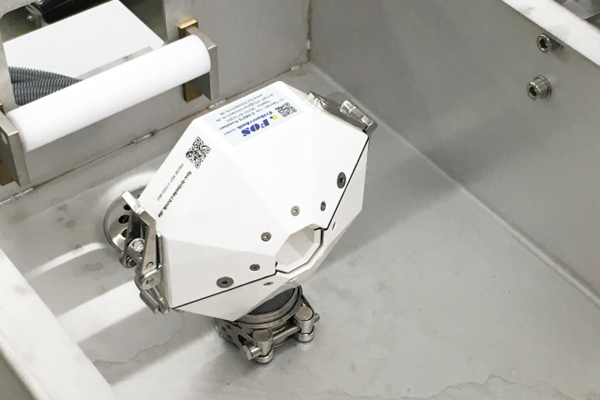

Wasserbad mit Führungsrollen Ringdüse, aufklappbar
  • 1 Vakuumpumpe VN95-BluLine, frequenzgeregelt
  • 1 Verteilergestell mit 10 Vakuum- und 10 Wasseranschlüssen
  • manuelle Längs-, Quer- und Höhenverstellung der Kalibrieraufnahme
  • Gebläsestation mit Ringdüse für Ø30mm, Ringdüse aufklappbar, zur Trocknung

3.) Abzugseinheit ME 30/6.1

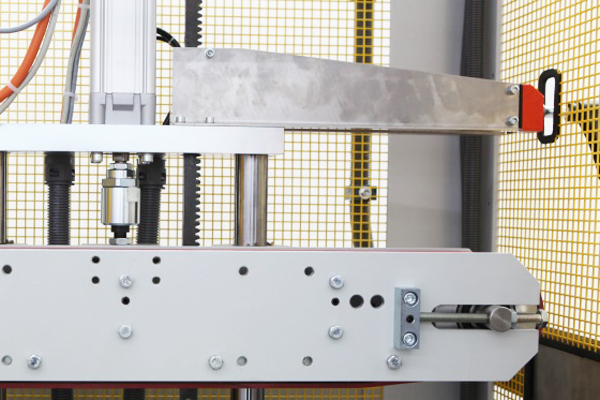

Uebergang Abzug Schneideeinheit mechanische Spaltbegrenzung

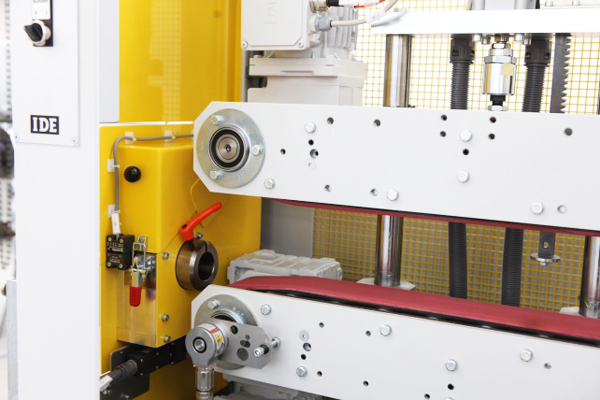

Übergang Abzug zur Schneideinheit mechanische Spaltbegrenzung
  • Abzugsgeschwindigkeit:  1,5 bis 30,0 m/min
  • Abzugskraft : max. 800N
  • Antrieb 2 AC-Motoren, je 1,3 kW
  • Kontaktlänge:  500mm
  • Raupenklemmung:  pneumatisch
  • Abzugsbänder mit 6mm LINATEX-Auflage
  • Abzugssteuerung ME Control 20/4
  • Mechanische Spaltbegrenzung

4.) Schneideinheit ME 50/6.R1

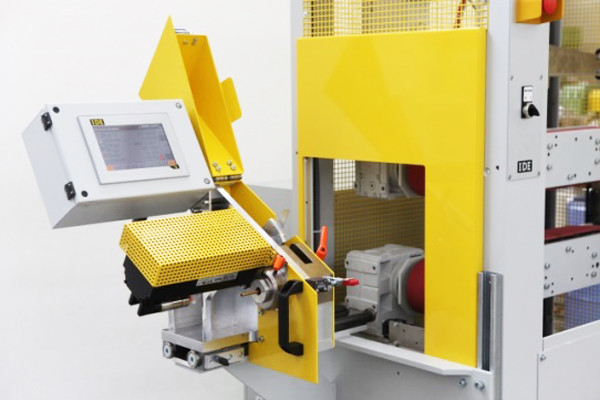

Schneideinheit in Anfahrstellung Schneidbuchsenaufnahme

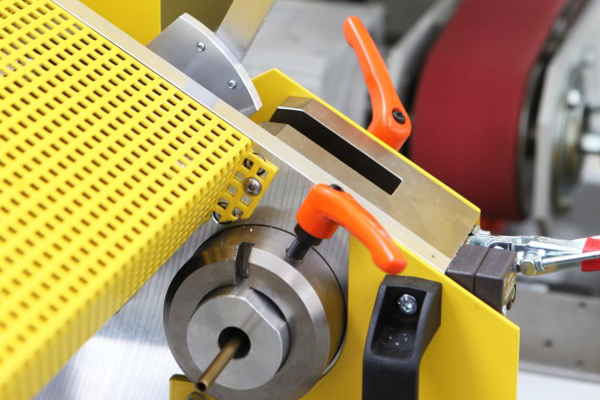

Schneideinheit in Anfahrstellung Schneidbuchsenaufnahme



  • Einheit direkt angeflanscht am Abzug ME30/6.1
  • AC-Servoantrieb für Schneidmesser
  • Profildurchgang 30x20mm bzw. Ø30mm
  • Aufnahme von profilspezifischen Schneidbuchsen
  • Steuerung ME Control 20/4-R
