Projekt des Monats März 2018:Stanzeinheit für Bodenprofile

Die Aufgabenstellung:

Stanzeinheit zum beidseitigen Konfektionieren von großen Bodenprofilen bis 591 mm Profilbreite.

Die Lösung:

Sonderkonstruktion einer Stanze mit zwei zueinander in Längs- und Querrichtung verstellbaren Stanzköpfen auf der Basis einer Stanzeinheit ME 4.

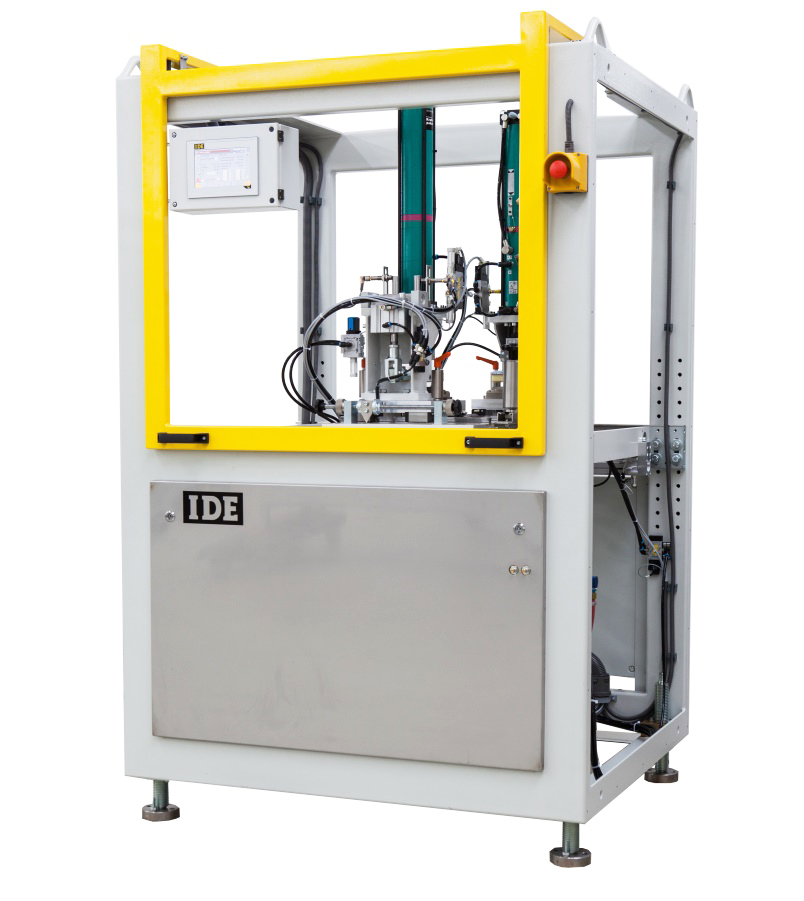

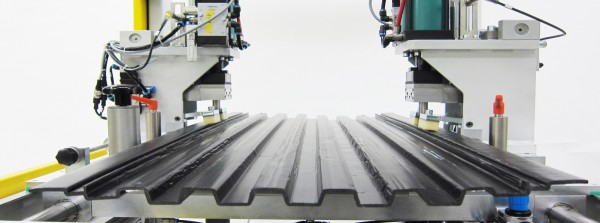

Sonderkonstruktion Stanze

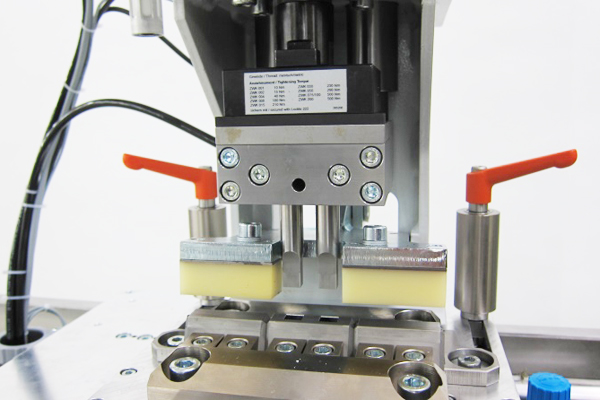

Stanzbild Stanzwerkzeug

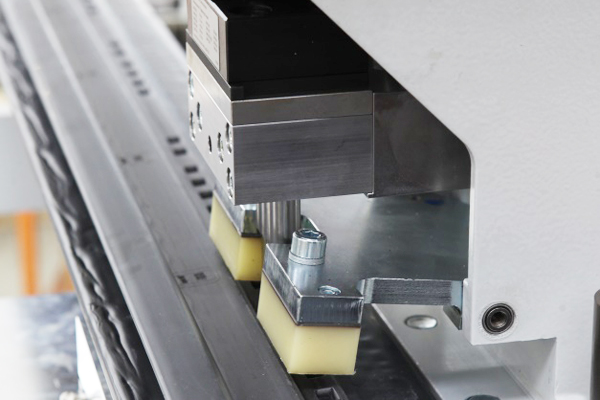

Stanzbild Stanzwerkzeug



  • Mitlauf des Stanzschlittens 250 mm
  • Arbeitsprinzip pneumo-hydraulisch
  • Stanzkraft 2 mal 24.000 N bei 6 bar
  • Stanzfolge bis 40 Hübe/min
  • Kleinster Stanzsprung 181 mm
  • Profilgeschwindigkeit 1,0 m/min
  • Profildurchgang:  592 mm maximal
  • Steuerung:  ME Control 20/4-K

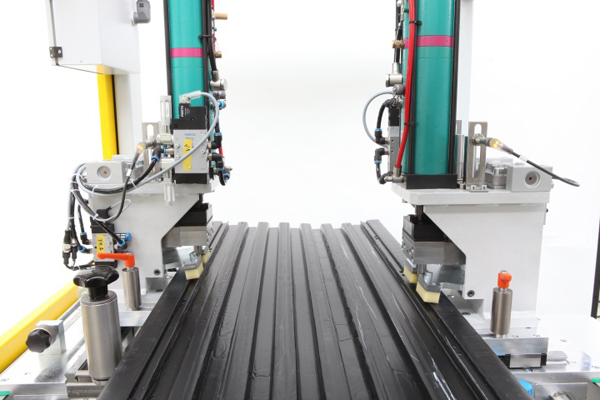

Zwei Stanzkoepfe Stanzkopf

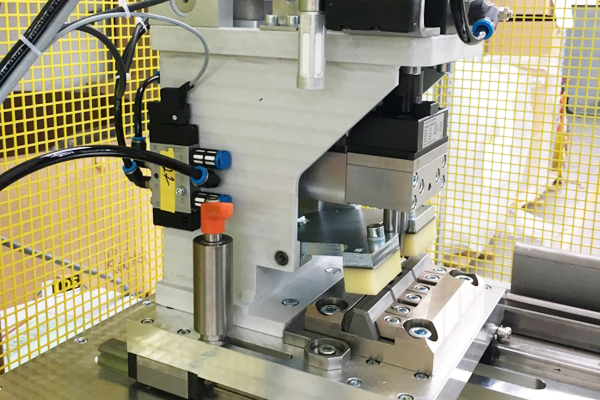

Zwei Stanzköpfe Stanzkopf

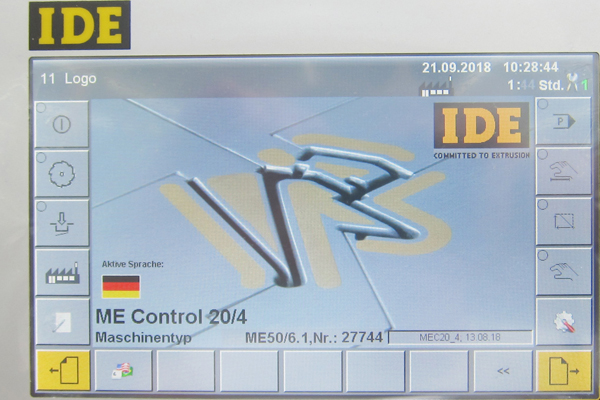

Stanzkopfeinstellung Steuerung ME Control 20 4 K

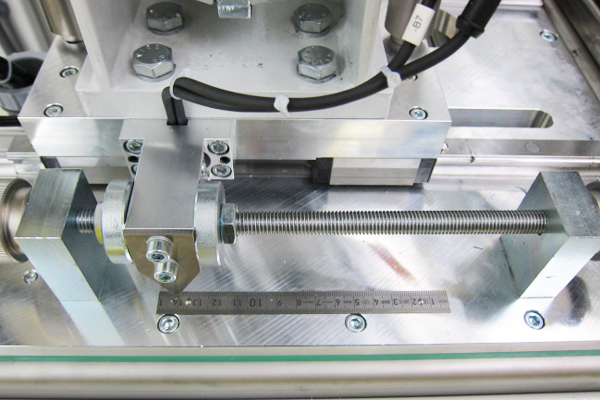

Stanzkopfeinstellung Steuerung: ME Control 20/4-K
