Projekt des Monats Juli 2018:Stanz- und Fräseinheit zum Inline-Konfektionieren

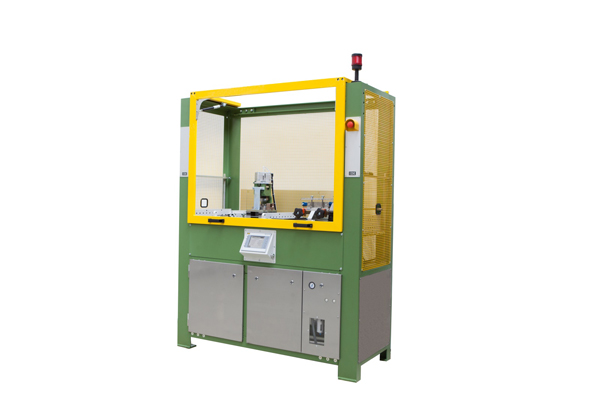

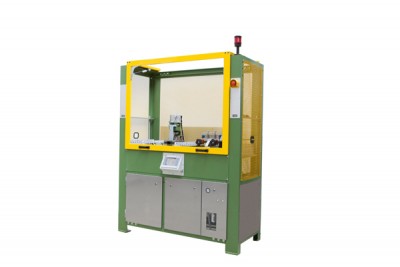

Stanz- und Fräseinheit auf Basis ME 41/6.1



Die Aufgabenstellung:

  • Einbringung von positionsbezogenen Stanzungen sowie seitlicher Befräsung von Profilen.
  • Einbau der Einheit in eine bestehende Extrusionsanlage.
  • Ziel: Vermeidung eines Konfektionieraufwandes außerhalb der Extrusionsanlage.

Die Lösung:

  • Stanz-und  Fräseinheit auf Basis ME 41/6.1 mit 2 feststehenden Fräseinheiten. Die Stanzeinheit bringt das gewünschte Lochbild unter Berücksichtigung des Randabstandes ein. Die Fräseinheiten bearbeiten das Profil  seitlich. Die Programmierung des Stanz-/Fräsbildes erfolgt über Maschinensteuerung ME Control  20/2.

1. Stanzeinheit ME 41/6.1

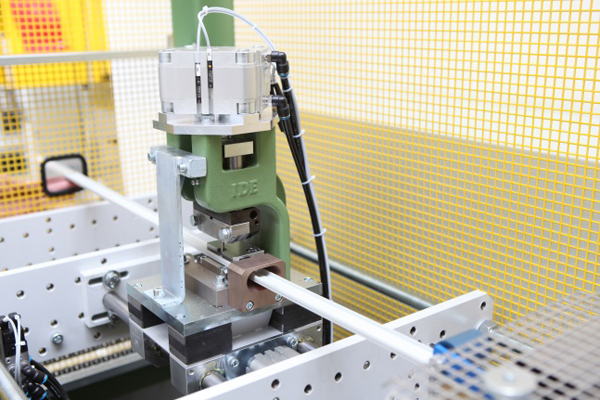

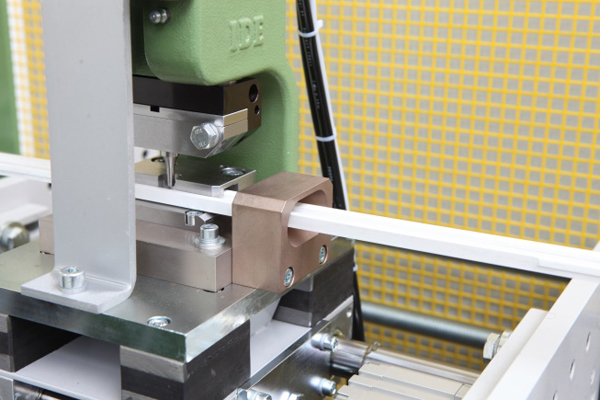

Stanzeinheit ME 41 6 1 Stanzwerkzeug zu ME 41 6 1
Stanzeinheit ME41/6.1 Stanzwerkzeug
  • Mitfahrweg des Stanzschlittens: 25 mm
  • Arbeitsprinzip: pneumatisch
  • Stanzkraft: 3000 N
  • Stanzhub: 10mm
  • Stanzfolge: bis zu 100 Takte/min

2. Fräseinheit

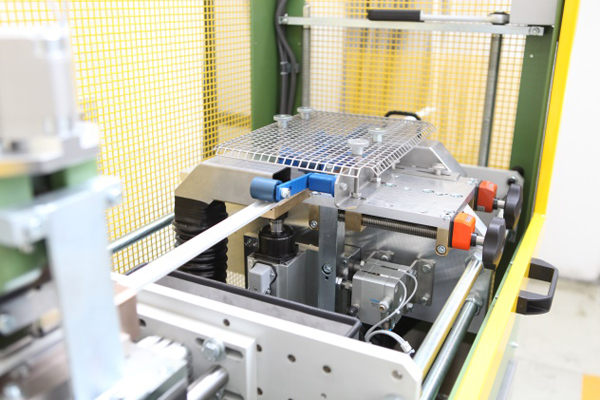

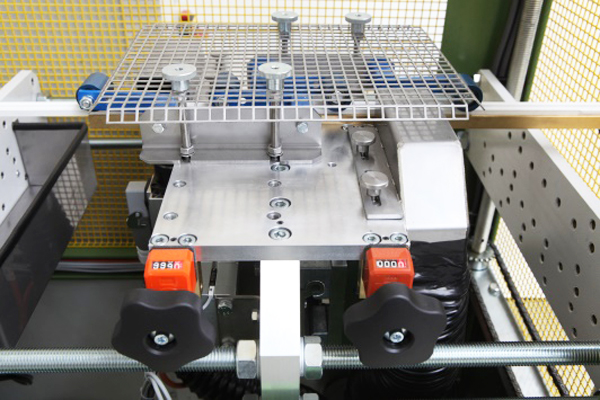

Fraeseinheit zu ME 41 6 1 manuell verstellbare Fraesanschlaege zu ME 41 6 1
 Fräseinheit manuell verstellbare Fräsanschläge

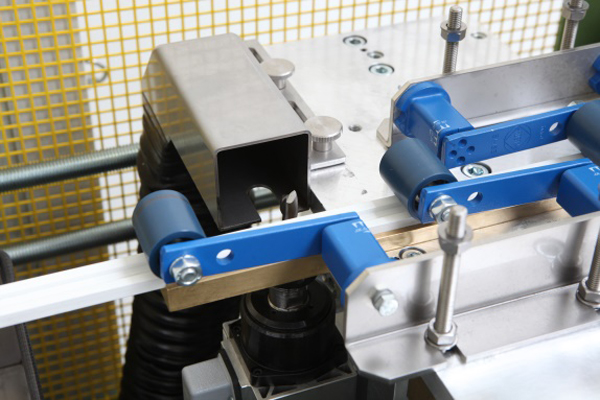

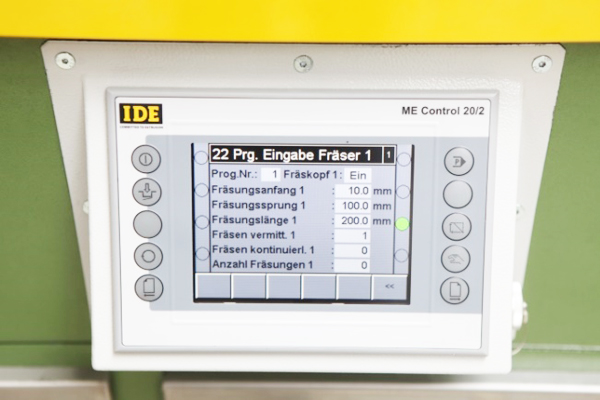

Fraeser mit Niederhalteelement zu ME 41 6 1 Steuerung ME Control 20 2 zu ME 41 6 1
Fräser mit Niederhalteelement Steuerung ME Control 20/2
  • Seitliche, pneumatische Zustellung der Fräser
  • Manuell einstellbare Anschläge für Frästiefe, inkl. Anzeige
  • Fräseraufnahmen Ø 10 mm
  • Fräser einzeln abschaltbar
  • Fräslänge und Abstand zwischen 2 Fräsungen programmierbar
