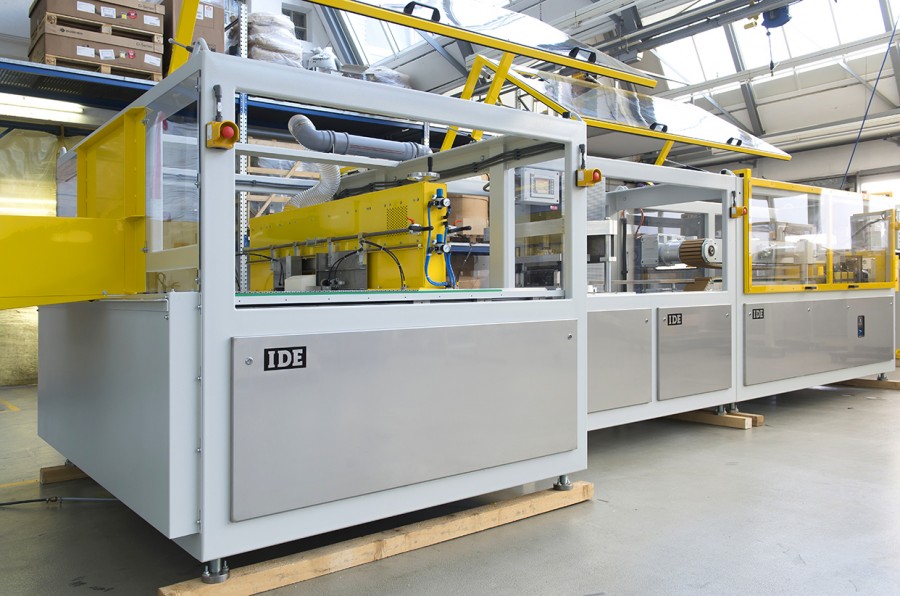

Projekt des Monats Februar 2018: Folgemaschinen für Großkabelkanäle

Die Aufgabenstellung:
  • Extrusionsfolgeanlage zur Konfektionierung von großen Kabelkanälen bis 620 x 110 mm bestehend aus einer Abzugseinheit, einer Stanzeinheit, sowie einer Sägeeinheit
Die Lösung:
  • Sonderkonstruktion einer Extrusionsfolgestraße bestehend aus einer Abzugseinheit ME 3, einer Stanzeinheit ME 4, sowie einer Querhubsägeeinheit ME 55.
 Abzugseinheit ME 3

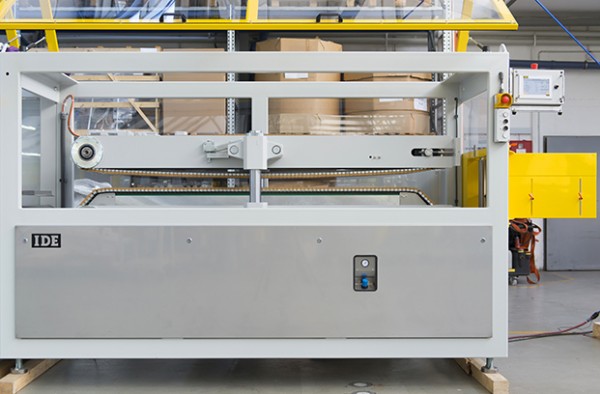

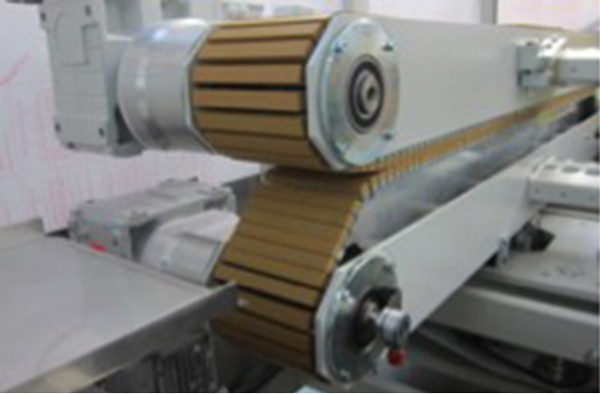

IDE Abzugseinheit ME3 Hochgezogene Transportkette ME3
Gesamtansicht ME 3 hochgezogene untere Transportkette



  • Raupenklemmung:  pneumatisch
  • Antrieb: durch 2 AC Motoren je 3,8 kW
  • Kontaktlänge:  2000 mm
  • Abzugskraft:  max. 15000 N
  • Abzugsgeschwindigkeit:  0,5 bis 10,0 m/min
  • Hochgezogene untere Transportkette
  • Profildurchgang:  650 x 150 mm
  • Steuerung:  ME Control 20/4
Stanzeinheit ME 4

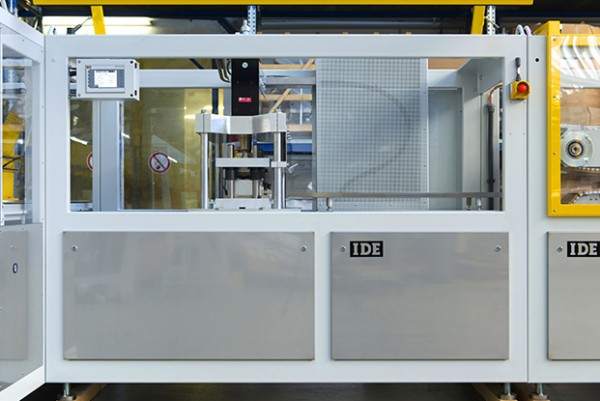

IDE Stanzeinheit ME4

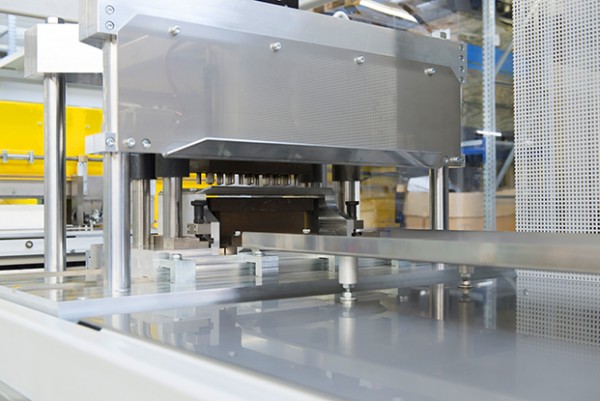

DE Stanzeinheit ME4 Werkzeugaufnahme

Gesamtansicht ME4 Stanzwerkzeugaufnahme ME 4
  • Arbeitsprinzip: Hydraulisch
  • Stanzkraft: 140.000 N bei 250 bar
  • Stanzhub:  20 mm
  • Stanzfolge: 10 Hübe/min
  • Mitlaufweg: 400 mm, motorisch
Querhubsägeeinheit ME 55

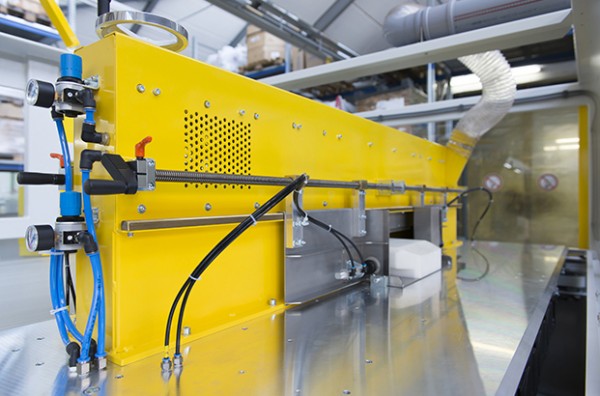

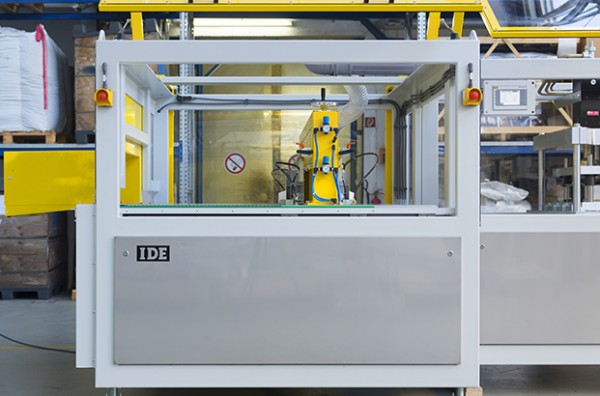

IDE Querhubsaegeeinheit ME55 IDE Querhubsaegeeinheit ME55 Niederhalterbruecke
Gesamtansicht  ME 55 Niederhalterbrücke ME 55
  • Sägehub:  pneumatisch (vertikal), motorisch (horizontal)
  • Mitlaufweg:  750 mm motorisch
  • Sägeblattantrieb: 1,85 kW
  • Profildurchgang:  620 x 110 mm
  • Steuerung:  ME Control 20/2-K
