Projekt des Monats Februar 2017: Zweifach-Bohr-Sägeeinheit

Die Aufgabenstellung:

Einbindung einer kundenseitig bereitgestellten Taktvorschubeinheit für Profile zum Einschieben in die Zweifach Bohr-Sägeeinheit zum Konfektionieren von thermoplastischen Profilen.

Integration des externen Auslösesignals durch Vorschubeinheit.

Die Lösung:

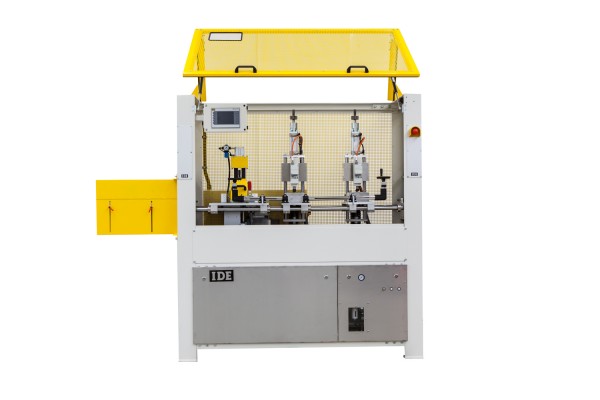

Einzelmaschine auf der Basis der Ide Standardsägeeinheit ME 50/6.1

07

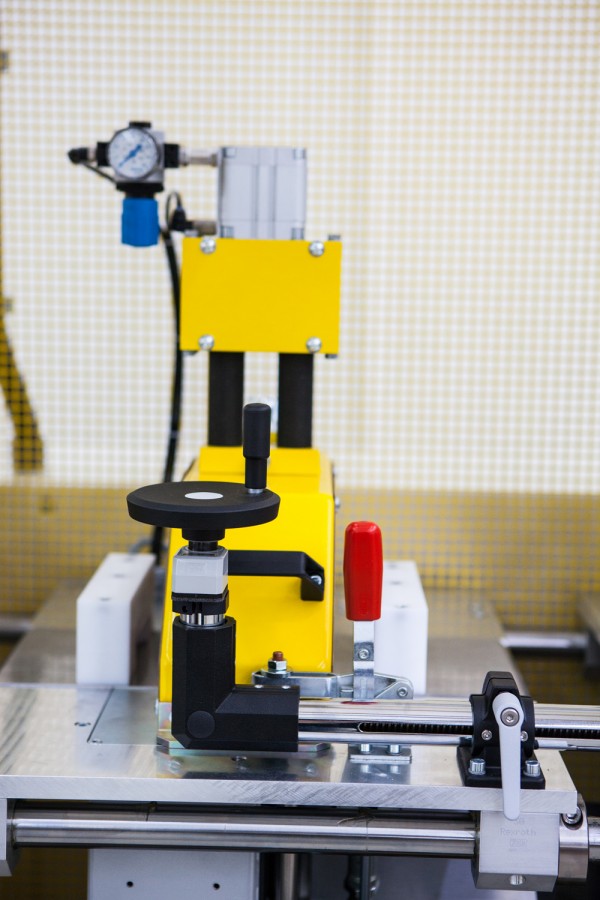

08
  • Länge des Grundgestells: 1750 mm

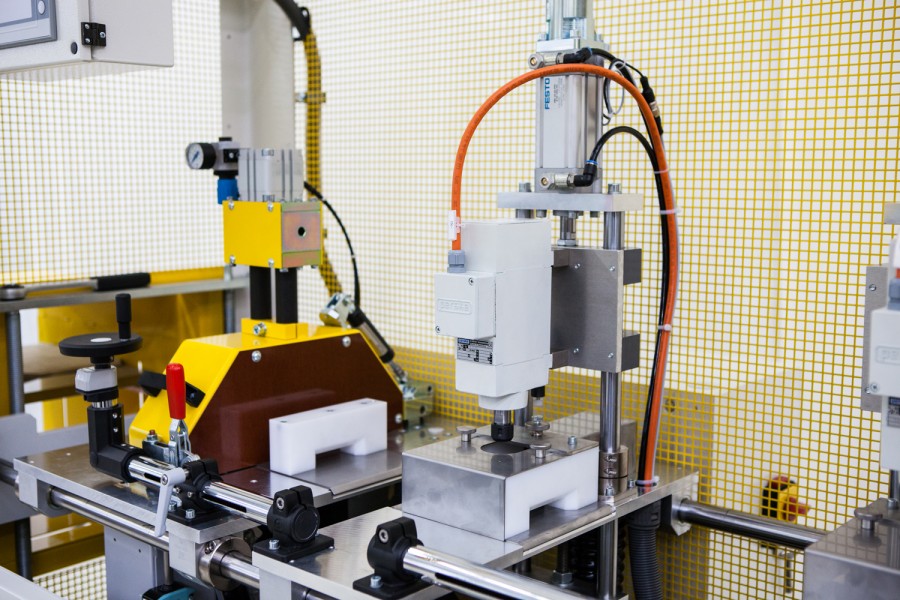

  • 2 Bohreinheiten zum Bohren von oben
  • 1. Bohrkopf feststehend
  • 2. Bohrkopf verstellbar 220 -550 mm
  • Abstand Bohrschlitten zum Sägeblatt 330 - 480 mm
  • manuell verstellbar mit digitaler Positionsanzeige
  • Bohrköpfe einzeln abschaltbar
  • Spannzangen für Ø 5,5 mm Schaftdurchmesser
  • Sägetisch ohne Mitlaufbewegung
  • Sägeblattantrieb 1.5 kW
  • Sägehub pneumatisch mit Öldämpfung
  • Zyklische Unterbrechung der Absaugung
  • Sägeblatt Ø 400 mm
