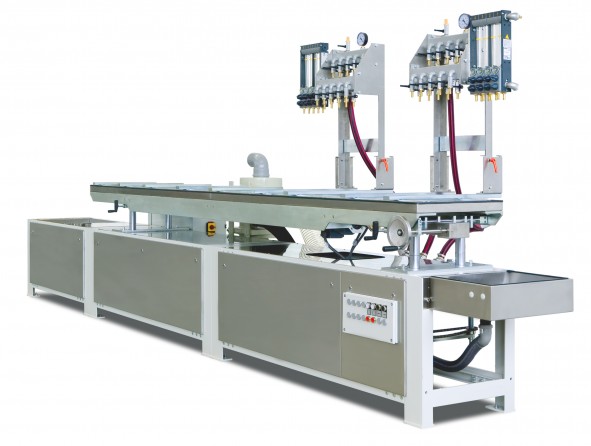

Stabile Kalibriereinheiten
für optimale Profilgeometrien
Stabile Bauweise mit vielseitigen Verstellmöglichkeiten der Kalibrieraufnahme kennzeichnen die Kalibriereinheiten von IDE. Das modulare Konzept des Grundgestelles ermöglicht die Anpassung an die unterschiedlichsten Längen verschiedener Kalibriersysteme. Die leicht zugänglichen einstufigen Vakuumpumpen gewährleisten eine stabile Vakuumversorgung bei gleichzeitiger Laufruhe der Pumpen. Die ergonomisch integrierten Bedienelemente und Vakuumanschlüsse garantieren eine benutzerfreundliche Bedienung.
|
Kurzübersicht |
|
|||
| Typ | Vakuumpumpen | Verstellwege | Tunnelgröße | Abzugskraft |
|---|---|---|---|---|
| Stück x kW | LxBxH (mm) | LxIxH(mm) | N | |
| ME 10/6.1 | max. 2x4 | 250x20x150 | 1450x400 | 7500 |
| ME 12/6.1 | max. 3x5,5 | 300x25x150 | 2000x400 | 15000 |
| ME 14/6.1 | max. 3x5,5 | 300x20x150 | 1950x400 | 20000 |
| ME 14/6.2 | max. 4x5,5 | 400x20x150 | 2950x400 | 20000 |
| ME 14/6.3 | max. 4x5,5 | 400x20x150 | 3950x400 | 20000 |
| ME 14/6.4 | max. 4x5,5 | 400x20x150 | 4950x400 | 20000 |
| ME 16/6.1 | max. 2x5,5 | 500x25x150 | 3000x700 | 30000 |
| ME 16/6.2 | max. 3x5,5 | 500x25x150 | 4000x700 | 30000 |
| ME 16/6.3 | max. 5x5,5 | 500x25x150 | 5000x700 | 30000 |
| ME 16/6.4 | max. 6x5,5 | 500x25x150 | 6000x700 | 30000 |
| ME 16/6.5 | max. 7x5,5 | 500x25x150 | 7000x700 | 30000 |
| ME 18/2.1 | max. 4x5,5 | 1000x20x150 | 3500x570 | 40000 |
| ME 18/2.2 | max. 6x5,5 | 1000x20x150 | 6000x570 | 40000 |
| ME 18/2.3 | max. 6x5,5 | 1000x20x150 | 8500x570 | 40000 |
| ME 18/2.4 | max. 6x5,5 | 1000x20x150 | 11000x570 | 40000 |
