Nous sommes fiers de vous présenter notre projet du mois :
Projet du mois d’Octobre 2018:
Ligne complète pour la production de profilés séparateurs de gouttes en PP TV 20
Le projet:
- Ligne complète avec pompe à engrenage pour deux systèmes d’outillage
- Marquage laser du produit en ligne
- Scie spéciale pour les coupes en biseau
La solution:
- Ligne d'extrusion comprenant les composants suivants:
- ME 75/5x30D avec mini ME Control/4, vis avec élément de barrière conçu pour 300 kg/h
- Pompe à engrenage avec changeur de filtre manuel
- Système d’outillage avec filière d’extrusion, calibration sec/humide avec bac à eau, conçu pour une vitesse de production de 6 m/min
- Unité de calibrage ME 14 / 6.2 avec 3 pompes à vide à fréquence contrôlée
- Station d'impression laser
- Tireuse ME 30/6.3 avec chaîne de transport profilée et surélevée
- Unité de coupe ME 50 / 6.2 conçue pour les coupes verticales en biseau
 |
 |

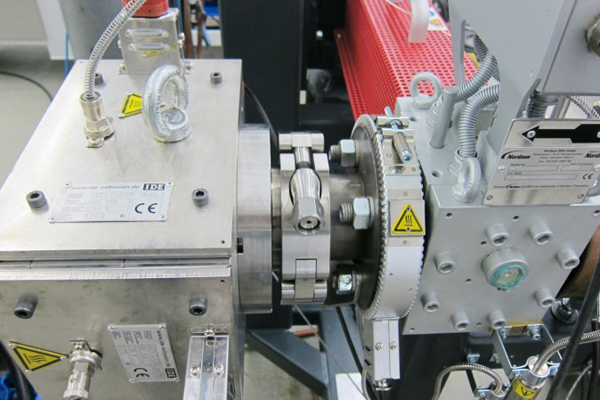

| Filière avec pompe à engrenage |

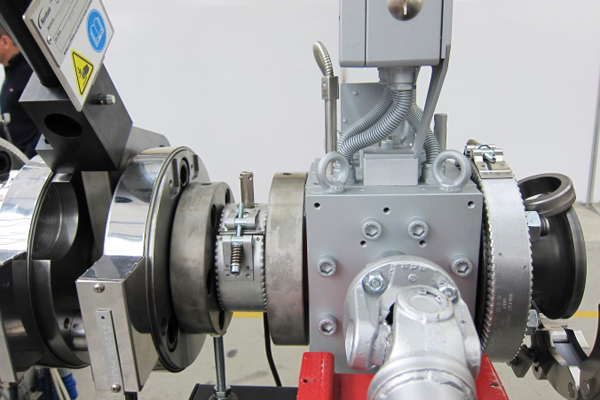

Changeur de filtre manuel avec pompe à engrenage |
 |
 |

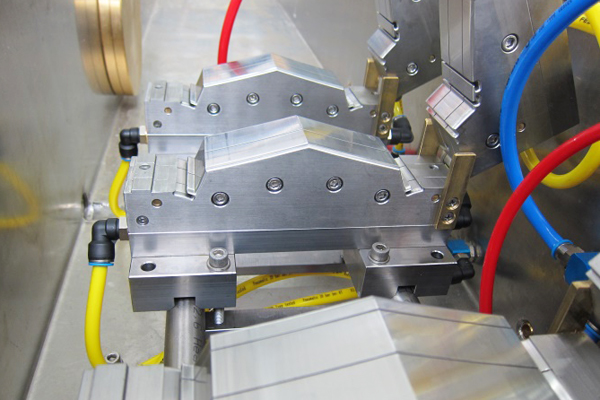

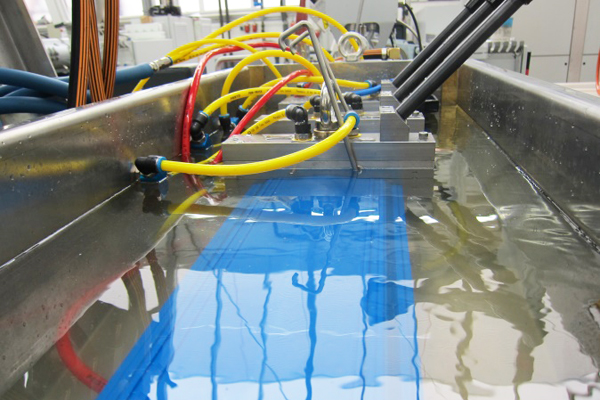

| Système de calibration | Bac à eau |
 |
 |

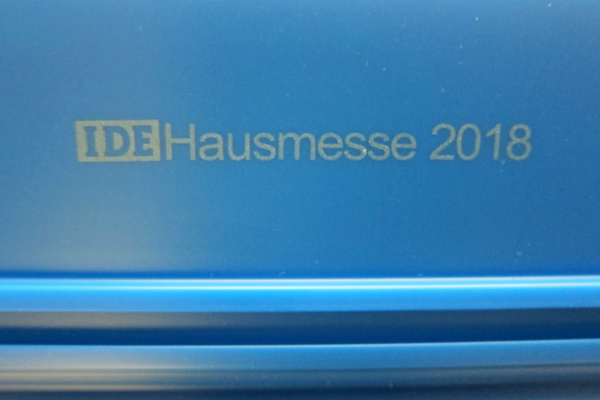

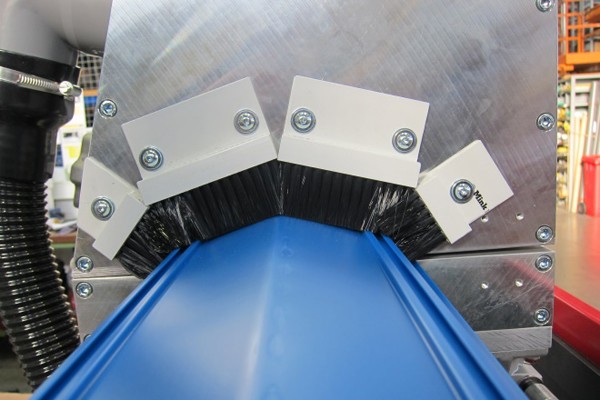

| Imprimante laser | Marquage laser |
 |
 |

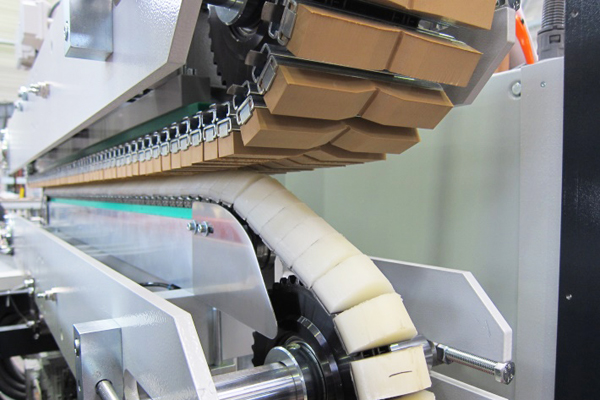

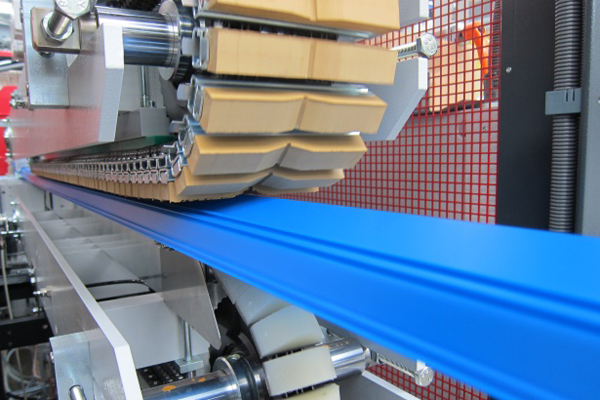

| Tireuse ME 30/6.3 | Chaîne de transport profilée et surélevée |
 |
 |

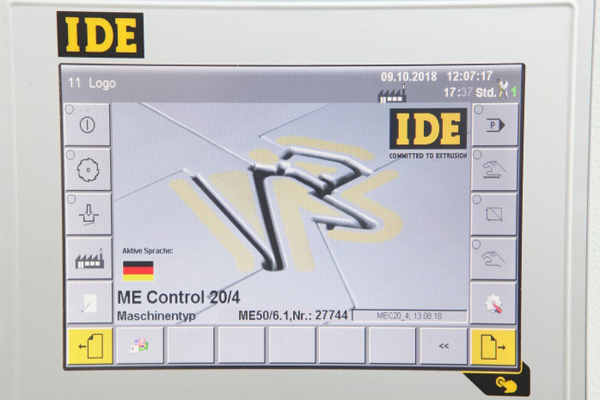

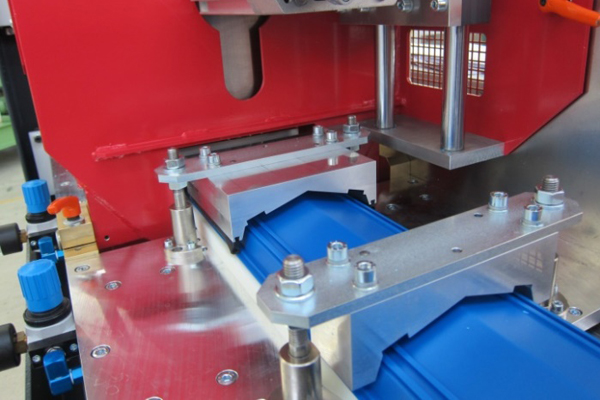

| Unité de scie ME 50/6.2 | Commande ME Control 20/4 |
Projet archives
Projet du mois de Septembre 2018:
Unité combinée scie et guillotine pour couper différents types de profils en PVC, ABS, PP, PE et TPE
Scie à lame ascendante ME 50/6. 1 avec tête guillotine
G1.
Projet du mois d’Aout 2018:
Été 2018 température moyenne de 32 ° C pendant la journée
Enten Sommer
Le projet:
Rester créatif quand même
La solution:
Enten Winter
Imaginer que c'est l'hiver.
Projet du mois de Juillet 2018:
Unité combinée de poinçonnage et de fraisage pour la préfabrication en ligne
Unité de poinçonnage et de fraisage basée sur ME 41 / 6. 1
Le projet:
Insertion de poinçonnage à des positions spécifiques et
de sectionnement latéral des profilés.
Projet du mois de Juin 2018:
Ligne de coextrusion complète pour la fabrication de tubes médicaux
Vue d’ensemble ME 30/5x25D + ME20x25D en version
coextrusion avec ligne de suite
Le projet:
Ligne d'extrusion pour utilisation dans une salle blanche,
composée de trois extrudeuses monovis, d'une unité de
calibrage, d'un dispositif de mesure et de test en ligne et
d'une tireuse / coupeuse pour la production de plus d’une
centaine de tubes mono- et coextrudés fabriqués à
partir de 26 matériaux thermoplastiques différents. La solution:
1.
Projet du mois de Mai 2018:
Ligne d’extrusion en exécution spéciale pour la fabrication de petits profilés techniques
Vue d’ensemble ME 45/5x25D avec unité de plastification
à changement rapide
Le projet:
Ligne d'extrusion composée d’une unité de plastification
à changement rapide, d’une unité de calibrage, d’une
tireuse et d’une coupeuse rotative pour la fabrication de
petits profilés techniques de différents thermoplastiques
chargés
La solution:
1. ) Extrudeuse monovis ME 45/5x25D avec unité de
plastification interchangeable
Steuerung mini ME Control 4 Wechsel
Plastifiziereinheit
Commande mini ME Control /4 Unité de plastification
interchangeable
Zylinderanflanschung Vorheizvorrichtung Wechsel
Plastifiziereinheit
Raccordement par bride Préchauffage pour l’unité de
plastification interchangeable Moteur asynchrone 14 kW,
refroidi à l’eau Vitesse jusqu'à 80 tr/min Unité de
plastification à changement rapide avec fourreau monobloc
bimétallique 2 vis pour le traitement de plastiques
chargés ou renforcés de fibres Commande mini ME Control/4
pour le pilotage et la surveillance de l’extrudeuse
principale, d’une coextrudeuse et de la tireuse ME 30/6.
Projet du mois d’Avril 2018:
Machines d’extrusion individuelles en exécution spéciale pour la fabrication de profilés techniques
Vue d’ensemble ME 90/5x25D
Le projet:
Extrudeuse mono vis avec pompe à engrenage, unité de
calibrage en exécution spéciale spécifique au client,
tireuse pour profilés en U jusqu'à 500 x 250 mm (largeur x
hauteur)
La solution:
1. Extrudeuse mono vis ME 90/5x25D
Steuerung ME Control 3 Zylinderheizzone isolierte
Keramikheizkoerper
Commande ME Control/3 Zone de chauffe fourreau,
éléments de chauffe en céramique isolés Moteur
asynchrone 53 kW Vitesse jusqu'à 49 tr/min Fourreau
monobloc bimétallique Commande ME Control/3 pour le
pilotage et la surveillance de l’extrudeuse principale, de
la pompe à engrenage, d’une coextrudeuse, de l’unité
de calibrage ME 14/6.
Projet du mois de Mars 2018:
Unité de poinçonnage pour des profilés de plancher
Le projet:
Unité de poinçonnage pour pré-fabriquer les deux côtés
des profilés de plancher jusqu'à une largeur de 591 mm. La solution:
Poinçon d'exécution spécial avec deux têtes de
poinçonnage longitudinales et transversales réglables
mutuellement sur la base d'une unité de poinçonnage ME 4.
Projet du mois de Février 2018:
Ligne de suite d’extrusion pour de grands conduits de câbles
Le projet :
Ligne de suite d'extrusion pour la fabrication de grands
conduits de câbles jusqu'à 620 x 110 mm composée d'une
tireuse, d'une unité poinçonnage et d'une scie
La solution:
Exécution spéciale d'une ligne de suite d'extrusion
constituée d'une tireuse ME 3, d’une unité de
poinçonnage ME 4 et d’une unité de coupe transversale ME
55. Tireuse ME 3
IDE Abzugseinheit ME3 Hochgezogene Transportkette ME3
Vue d’ensemble ME 3 Chaîne de transport inférieure
surélevée ME 3 Entraînement: 2 moteurs AC à 3,8 kW
chacun Serrage des chenilles : pneumatique Longueur de
contact: 2000 mm Force de tirage: max.
Projet du mois de Janvier 2018:
Extrudeuse mono vis ventilée
Le projet :
Extrudeuse mono vis pour le traitement de PMMA / PC avec une
unité de ventilation, un changeur de filtre et une pompe à
engrenage. La solution:
Extrudeuse mono vis ME 38 / 5x33D-E, pour le traitement du
PMMA et du PC, et conçue pour des températures de
fonctionnement en continu jusqu'à 350 ° C.
